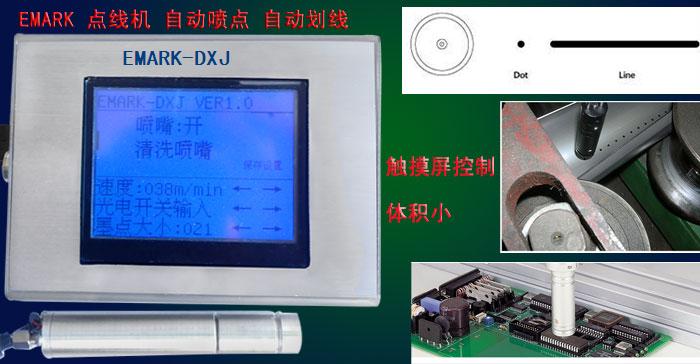

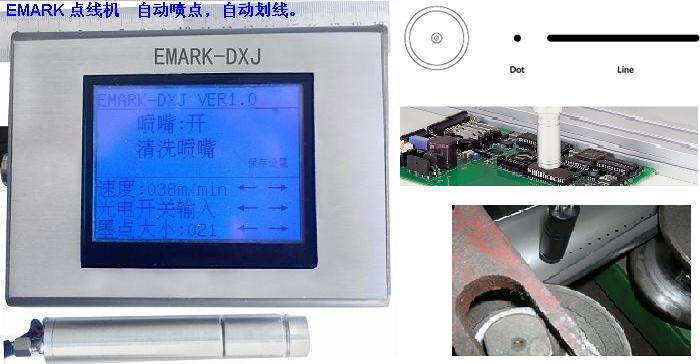

EMARK-DXJ點線機介紹
一、 產品描述
EMARK-DXJ是一款采用新型DOD技術噴印和標識的機器。可以在不規整的物體和平整的物體上進行打點和劃線。替代手動劃線和手動打點。
主機尺寸：130mm*100mm*85mm
二、 墨罐

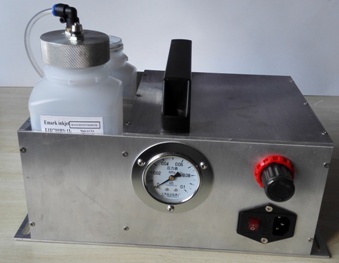

墨罐為1L裝，金屬蓋，墨罐跟墨瓶兼容，更換墨水非常方便。
三、 型號和特征
|
型號
|
描述
|
控制器
|
噴嘴直徑
|
噴出點的直徑
|
|
EMARK-DXJ-S
|
一個控制帶1個噴頭
|
EMARK-DXJ
|
0.15mm
|
2.5mm
|
|
EMARK-DXJ-L
|
EMARK-DXJ
|
0.25mm
|
3.5mm
|
|
EMARK- DXJ-S2
|
一個控制帶2個噴頭
|
EMARK-DXJ-2
|
0.15mm
|
2.5mm
|
|
EMARK- DXJ-L2
|
EMARK-DXJ-2
|
0.25mm
|
3.5mm
|
|
EMARK- DXJ-S3
|
一個控制帶3個噴頭
|
EMARK-DXJ-3
|
0.15mm
|
2.5mm
|
|
EMARK- DXJ-L3
|
EMARK-DXJ-3
|
0.25mm
|
3.5mm
|
|
EMARK- DXJ-S4
|
一個控制帶4個噴頭
|
EMARK-DXJ-4
|
0.15mm
|
2.5mm
|
|
EMARK- DXJ-L4
|
EMARK-DXJ-4
|
0.25mm
|
3.5mm
|
四、 技術參數
|
類型
|
描述
|
|
噴印距離
|
25mm
|
|
噴印速度
|
2ms
|
|
點的大小
|
點的直徑：0.8~3.5mm
|
|
噴頭方式
|
DOD
|
|
噴頭持續時間
|
2Hours
|
|
電源
|
110~240VAC
|
|
信號輸入方式
|
光電開關，編碼器，I/O
|
|
基本功能
|
可以調節墨點大小，調節線的寬度，調節噴印速度
|
|
外接可擴展口
|
RS232，RS485
|
|
墨罐
|
1L墨罐
|
|
墨水氣壓
|
0.1~0.5kg（Max）
|
|
墨水
|
水基，油性，酮基墨水
|
|
可標識顏色
|
黑色，藍色，黃色，紅色，白色
|
五、 噴頭尺寸

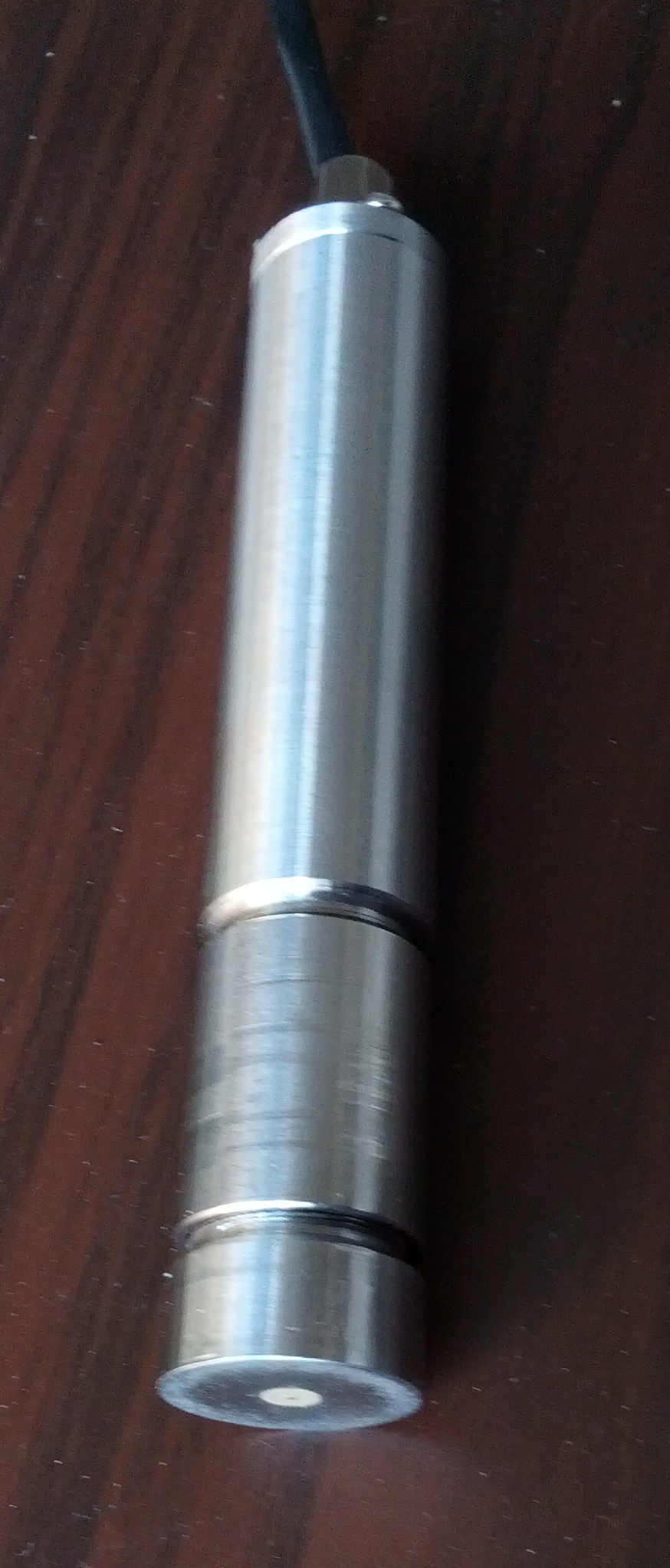

噴頭尺寸：直徑20mm*長度115mm
六、 可噴印物件
水基，油性，酮基墨水；
黑色，藍色，黃色，紅色，白色；
同時還可以噴助焊劑，導電溶劑等。
七、 應用領域
1、鋼板的劃線
2、紙板的計數標識
3、木材的劃線
4、電子元器件的標識點
5、鋼管焊接標識線
6、溶劑導電線的噴印
7、助焊劑噴印
8、導電液體的噴印
八、 噴印樣例
1、點線

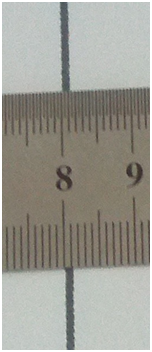

2、直線

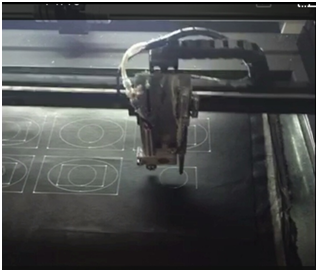

3、畫圖
